ZC系列常閉式氣動阻車裝置技術資料，原理

發布時間：2014-05-04 10:03:30 人氣：1020

ZC氣動阻車器概念

ZC系列常閉式氣動阻車裝置，是適應煤礦新型化管理而研制的新一代傾斜井巷阻車裝置。
其主要功能是：在未接到有效指令的情況下，確保阻車裝置始終處于常閉狀態，避免未聯接好的礦車溜入斜井而造成跑車事故。它也可利用分支巷道口行車信號的連鎖功能，控制裝置的開啟或關閉，從而達到預防事故的目的。二、適用范圍：
在高瓦斯礦井傾斜井巷上（下）部平車場安裝，用于防止跑車事故發生，也適用于井巷運輸系統有特殊要求的場合使用。三、性能特點：
1、設計合理、結構緊湊、一體化安裝；

2、操作簡單可靠，維護方便；

3、常閉功能；

4、燈光顯示功能；

5、語音提示功能；

系統組成：
本裝置由擋車器、推進器、控制器、燈光信號、語音喇叭、氣控箱等幾部分組成。

ZC系列阻車裝置用戶手冊
2
箱等幾部分組成，見圖一：

1.推進器 2.擋車塊 3. 喇叭語音 4. 控制器5. 信號燈 6.氣控箱

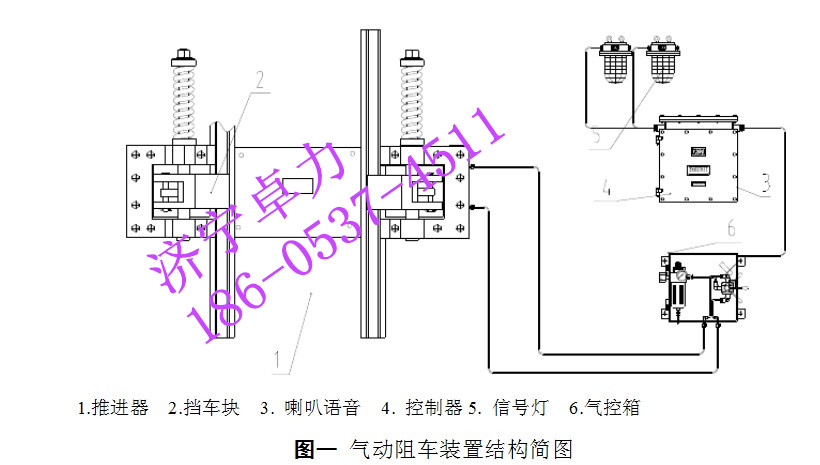

圖一氣動阻車裝置結構簡圖

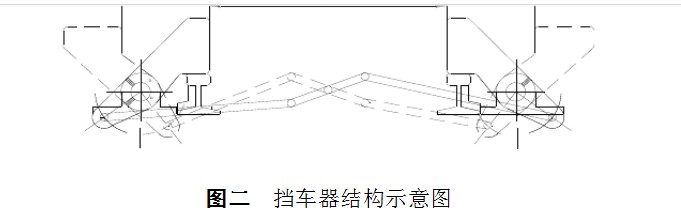

4.1、擋車器是阻車裝置的執行機構，在未接到有效指令的情況下，始終保持常閉狀態。擋車器為對開磕軌式結構，兩側道軌上的擋車塊靠同一推進器推動，能確保動作同步。在受到失控礦車撞擊的情況下，能有效阻止礦車前進，避免礦車滑入斜井而發生重大事故。擋車塊裝有緩沖彈簧，不僅能提高抗撞擊能力，還能有效緩沖撞擊對裝置造成的損壞。
在結構設計上，本裝置在開啟狀態下的實際通行寬度可達到1220mm，能滿足類似重型支架車等特型礦車的運輸需要

4.2、推進器是阻車裝置的動力.
復動型標準氣缸
型號： SC-100×150 氣缸內徑： 100mm    行程：150mm
使用壓力范圍：0.15~0.8MPa
       當氣壓為0.3MPa時，壓側出力為2355.9N，拉側出力為2208.6N
氣控柜是氣動元件的組合裝置，其中傳感器的電壓為12VDC。
五、功能描述：
5.1、開啟阻車器：
礦車被阻車器阻擋，當掛鉤工人準備就緒后，手動按下控制按鈕：
燈光指示：紅燈滅，綠燈亮；
語音提示：阻車器開啟，礦車通過后請及時關閉

直到擋車器關閉為止）；
執行機構動作：擋車器打開。 5.２、關閉阻車器：
礦車通過后，再次手動按下控制按鈕：  燈光指示：綠燈滅，紅燈亮；語音提示：阻車器關閉，禁止通行；執行機構動作：擋車器關閉。六、安裝：
6.1、用戶根據井巷和車場的實際情況，因地制宜確定裝置的安裝位置。
    6.2、在裝置安裝位置的道軌下方，挖出一個適當?shù)牡乜?，要求地坑底面盡量水平。(具體見圖三)
圖三地坑示意圖
6.3、將裝置槽鋼底架放入地坑后，固定好擋車塊底座，現場確定道軌上    4—φ19的準確位置；
6.4、采用道軌專用制孔機在主軌上制作擋車座的固定孔； 6.5、將裝置底座與道軌連接，并檢查是否牢固可靠； 6.6、組裝擋車座及傳動機構；

ZC系列阻車裝置用戶手冊
5
VCC 24V
OPEN
CLOSE
常閉常開
繼電器
外部設備
氣控柜
24VA
24VB
本安電源´
CPU控制板
連鎖繼電器
語音板
Speaker
127V
127V
6.7、電控柜與氣控柜固定在巷道墻上的適當位置； 6.8、氣控管路和電控線路要求敷設護管以防砸碰；
6.9、阻車器氣動控制器是智能化阻車器裝置的指令機構，由本安電源、CPU控制板、語音板、繼電器、等模塊組成

直到擋車器關閉為止）；
執行機構動作：擋車器打開。 5.２、關閉阻車器：
礦車通過后，再次手動按下控制按鈕：  燈光指示：綠燈滅，紅燈亮；語音提示：阻車器關閉，禁止通行；執行機構動作：擋車器關閉。六、安裝：
6.1、用戶根據井巷和車場的實際情況，因地制宜確定裝置的安裝位置。
    6.2、在裝置安裝位置的道軌下方，挖出一個適當?shù)牡乜樱蟮乜拥酌姹M量水平。(具體見圖三)
圖三地坑示意圖
6.3、將裝置槽鋼底架放入地坑后，固定好擋車塊底座，現場確定道軌上    4—φ19的準確位置；
6.4、采用道軌專用制孔機在主軌上制作擋車座的固定孔； 6.5、將裝置底座與道軌連接，并檢查是否牢固可靠； 6.6、組裝擋車座及傳動機構；

圖五  接線端子示意圖
D1端子序號 D1端子功能說明
D2端子序號
D2端子功能說明
D1 D1-1 — D2-1 — D1 D1-2 — D2-2 —
D1 D1-3 — D2-3 127V燈的公共端 D1 D1-4 — D2-4 紅色指示燈 D1 D1-5 —
D2-5 綠色指示燈 D1 D1-6 控制柜交流電源127V D2-6 壓扣按鈕 D1 D1-7 控制柜交流電源127V
D2-7 傳感器黑 D1 D1-8 — D2-8 傳感器棕
D1 D1-9 —
D2-9
D3端子序號
D3端子功能說明
D3端子序號
D3端子功能說明
D3-1 — D3-6 閉鎖信號2
D3-2 — D3-7 — D3-3 — D3-8 電磁閥24V+ D3-4
—
D3-9
電磁閥24V-，傳感器藍
（地）調試
安裝完畢后，應檢查堅固件是否牢固、配線是否正確、氣管是否嚴密等，確認無誤后再接入電源，檢查機構動作是否靈活，燈光及語音提示是否正確。九、注意事項：
     1、在帶電狀態下嚴禁打開電控箱上蓋；
     2、如發生故障，應立即關閉斷路器切斷線路，向維修人員求助，禁止對控制器進行任意操作；
     3、采用氣動控制時，汽缸供氣壓力不低于0.3MPa。      4、交接班時應檢查裝置工作是否正常；
     5、控制器的程序可根據用戶的需要設定，參數一旦確定，切勿隨意調節，以免造成事故。
6、值守人員應堅守崗位，一旦有異常情況，應立即關閉電源； 7、井下維護時，嚴格遵循“嚴禁帶電開蓋”、“嚴禁帶電操作”等規定。
十、用戶訂貨需知：
用戶可根據需要選購本公司生產的阻車系列產品，訂貨時請注明：
1、運輸巷道軌道的規格； 2、運輸巷道軌道的軌距； 3、運輸巷道電壓及氣源的參數； 4、按選型表確定產品型號
